Page 167 - Сборник трудов научно-исследовательских работ студентов МАИ

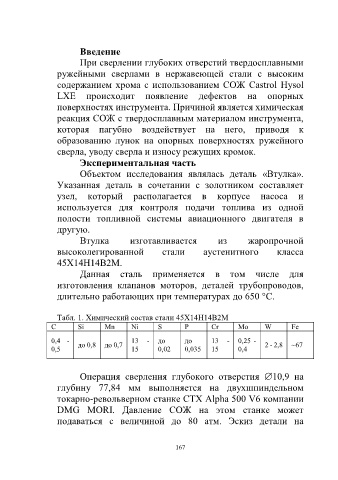

Введение
При сверлении глубоких отверстий твердосплавными
ружейными сверлами в нержавеющей стали с высоким
содержанием хрома с использованием СОЖ Castrol Hysol
LXE происходит появление дефектов на опорных
поверхностях инструмента. Причиной является химическая
реакция СОЖ с твердосплавным материалом инструмента,
которая пагубно воздействует на него, приводя к
образованию лунок на опорных поверхностях ружейного
сверла, уводу сверла и износу режущих кромок.
Экспериментальная часть
Объектом исследования являлась деталь «Втулка».
Указанная деталь в сочетании с золотником составляет
узел, который располагается в корпусе насоса и
используется для контроля подачи топлива из одной
полости топливной системы авиационного двигателя в
другую.
Втулка изготавливается из жаропрочной
высоколегированной стали аустенитного класса
45Х14Н14В2М.
Данная сталь применяется в том числе для
изготовления клапанов моторов, деталей трубопроводов,
длительно работающих при температурах до 650 °С.

Табл. 1. Химический состав стали 45Х14Н14В2М
C Si Mn Ni S P Cr Mo W Fe
0,4 - 13 - до до 13 - 0,25 -
0,5 до 0,8 до 0,7 15 0,02 0,035 15 0,4 2 - 2,8 ~67

Операция сверления глубокого отверстия 10,9 на
глубину 77,84 мм выполняется на двухшпиндельном
токарно-револьверном станке CTX Alpha 500 V6 компании
DMG MORI. Давление СОЖ на этом станке может
подаваться с величиной до 80 атм. Эскиз детали на

167
