обеспечивающую гальваническую металлизацию изделий
струйным способом. Изображение установки представлено
на рисунке 4; для наглядности на рисунке 5 представлена её
схема. Установка приходит в работу при включенным БП, с
помощью которого устанавливается требуемое значение
скорости потока, зависящее от величины напряжения,
выставленного на БП. После чего подаётся ток между
анодом и катодом, струя жидкости реализует электрический
контакт между ними.

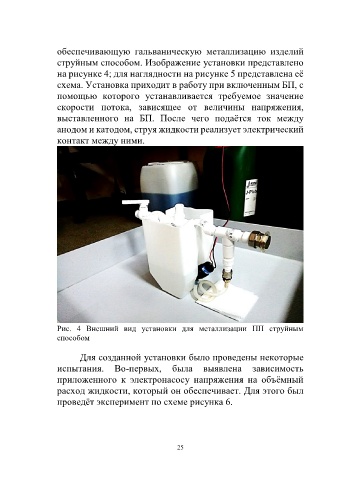

Рис. 4 Внешний вид установки для металлизации ПП струйным
способом

Для созданной установки было проведены некоторые
испытания. Во-первых, была выявлена зависимость
приложенного к электронасосу напряжения на объёмный
расход жидкости, который он обеспечивает. Для этого был
проведёт эксперимент по схеме рисунка 6.
