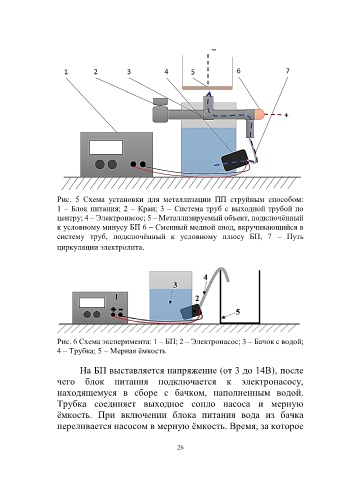

Рис. 5 Схема установки для металлизации ПП струйным способом:
1 – Блок питания; 2 – Кран; 3 – Система труб с выходной трубой по
центру; 4 – Электронасос; 5 – Металлизируемый объект, подключённый
к условному минусу БП 6 – Сменный медной анод, вкручивающийся в
систему труб, подключённый к условному плюсу БП, 7 – Путь
циркуляции электролита.
Рис. 6 Схема эксперимента: 1 – БП; 2 – Электронасос; 3 – Бачок с водой;
4 – Трубка; 5 – Мерная ёмкость
На БП выставляется напряжение (от 3 до 14В), после
чего блок питания подключается к электронасосу,
находящемуся в сборе с бачком, наполненным водой.
Трубка соединяет выходное сопло насоса и мерную
ёмкость. При включении блока питания вода из бачка
переливается насосом в мерную ёмкость. Время, за которое
