P. 16
протоколов связи, стоимость измерителя с 5 портами будет
сопоставима со стоимостью всего ДПЛА.
Научившись измерять и обрабатывать величины
давлений, для подтверждения работоспособности
конструкции мы изготовили прототип, имеющий только 3
датчика. Он способен измерить только один из
аэродинамических углов, при условии, что второй равен
нулю. Для его испытания и калибровки он будет закреплён
на автомобиле совместно с трубкой Пито. Проведём
численное моделирование обтекания автомобиля при
движении на скорости в 30 м/с в модуле для численного
моделирования САПР.
Как уже было упомянуто, для проведения испытаний
необходимо было спроектировать кронштейн для
установки зонда на автомобиле. Его было решено
изготавливать из трёх отдельных деталей посредством
трёхмерной печати. Итоговая сборка приведена на
рисунке 7.

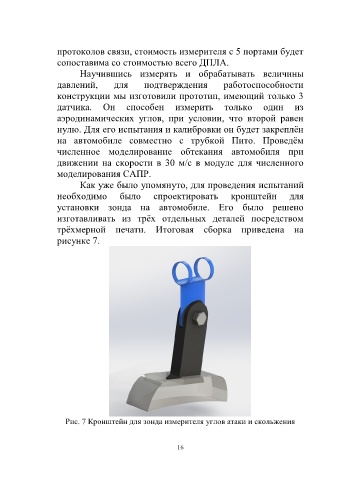

Рис. 7 Кронштейн для зонда измерителя углов атаки и скольжения
16
