расположенные в характерных точках, от которых давление
будет подводиться к датчикам через магистрали. Попытки
профилировать кромки отверстий портов для уменьшения
деформации пограничного слоя не привели к каким-либо
значимым результатам, поэтому было принято решение как
можно сильнее уменьшить диаметр вышеупомянутых
отверстий. Самым технологичным решением оказались
иглы от медицинских шприцев, со внутренним диаметром в
0.4 мм. Их необходимо обточить и установить так, чтобы
поверхность иглы находилась «заподлицо» с омываемой
поверхностью, в которую она устанавливается (рис. 3).

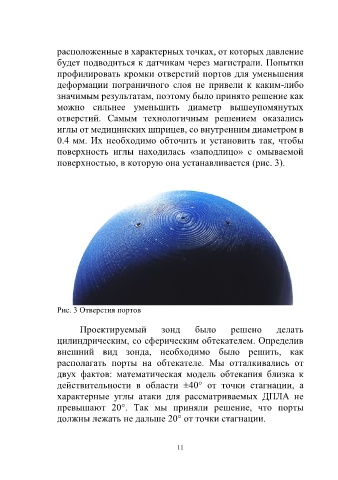

Рис. 3 Отверстия портов

Проектируемый зонд было решено делать
цилиндрическим, со сферическим обтекателем. Определив
внешний вид зонда, необходимо было решить, как
располагать порты на обтекателе. Мы отталкивались от
двух фактов: математическая модель обтекания близка к
действительности в области ±40° от точки стагнации, а
характерные углы атаки для рассматриваемых ДПЛА не
превышают 20°. Так мы приняли решение, что порты
должны лежать не дальше 20° от точки стагнации.
