Из определения коэффициента давления очевидно:
2
= 1 − ( ) (7)

∞
Где -скорость потока в рассматриваемой точке
поверхности, -скорость потока в точке стагнации
∞
(истинная воздушная скорость). Путём векторного
суммирования проекций скорости и подстановки
результата в (7) получим:
9
= 1 − sin () (8)
2

4
На рисунке 2 изображены кривые, демонстрирующие
зависимость величины коэффициента давления от угла  .

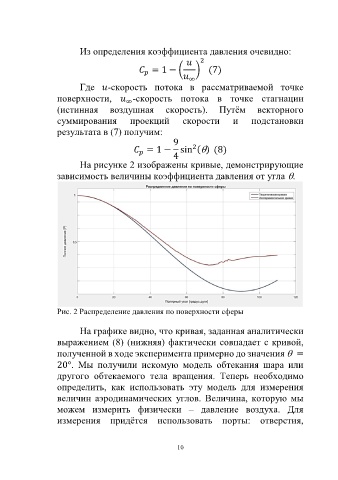

Рис. 2 Распределение давления по поверхности сферы

На графике видно, что кривая, заданная аналитически
выражением (8) (нижняя) фактически совпадает с кривой,
полученной в ходе эксперимента примерно до значения  =

20°. Мы получили искомую модель обтекания шара или
другого обтекаемого тела вращения. Теперь необходимо
определить, как использовать эту модель для измерения
величин аэродинамических углов. Величина, которую мы
можем измерить физически ‒ давление воздуха. Для
измерения придётся использовать порты: отверстия,

10
